＃6發電機轉子漏水異常處理及分析
介紹黃埔發電廠＃6發電機轉子漏水的處理情況，分析其原因，提出防止雙水內冷發電機漏水的一些預防措施。
【關鍵詞】 發電機轉子 漏水 不銹鋼拐角 預防措施
我廠＃6發電機是上海汽輪發電機有限公司（前稱：上海電機廠）1988年11月生產，出品號：30S020 此轉子是槽性結構，沒有小護環。1990年10月16日 96小時試運結束，1990年12月23日移交生產。
1 事件經過
8月17日，#6發電機勵側微漏計出現報警，內外濕度差為14%（報警值為10%），對高阻計、微漏計、探頭分別進行檢查，未發現問題，將發電機冷風器流量調低，提高進口風溫，濕度差為9.4%（正常）。發電機運行的其它參數如轉子正負電壓、高阻值、報警值都正常。
8月18日，將#1~#8冷風器逐臺停半小時,觀察濕度差的變化, 發現#1冷風器隔離后濕度差降低較大，并恢復到正常值以下。判斷#1冷風器有漏水，但不排除發電機有漏水。8月28日，濕度差開始在11%到16%間反復，但發電機內部濕度一直未有大的變化，加強對發電機監視。決定利用最近一次停機機會詳細檢查。
2 漏水處理
9月3日，利用#6機停機機會，進入冷風室勵側人孔檢查，發現勵側第＃7、＃8組冷卻器上方發電機鐵芯處有滴水現象，約1分鐘9滴。此時定子無水壓，轉子水壓0.32Mpa。對定子繞組試水壓：0.5Mpa，8h，壓力無下降。降低轉子水壓，發現發電機鐵芯下滴水減少。初步判斷是轉子漏水。
9月5日，當汽輪機氣缸溫度降到一定的時候，我們通宵安排出轉子及轉子的大小護環，并進行查漏檢查，通過水壓試驗，發現勵側繞組3小2大的地方有水滴，初步可以確定發電機漏水報警是該處漏水所致。

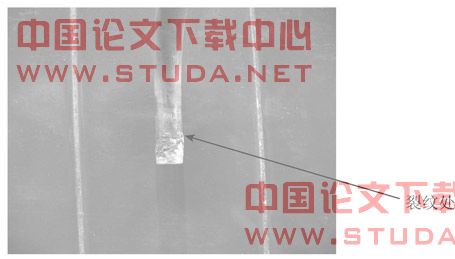

圖1 漏水的不銹鋼拐角
當天晚上，在上海廠家的指導下，我們打出＃2、3長線極的槽楔，拔出＃2、3線圈，通水加壓發現，是＃2線圈的進水管（不銹鋼拐角）漏水。我們加熱拆出該不銹鋼拐角檢查發現，在不銹鋼拐角的尾部大概10mm處有一條8mm的裂紋（見圖1）。
問題查出后，我們立刻安排更換一條新的不銹鋼拐角，故障點處理好并進行了7Mpa/8h的水壓試驗，合格后，對轉子進行了直流電組、絕緣電阻、膛外阻抗的電氣試驗，裝復發電機轉子的槽楔、大小護環、勵側機、滑環碳刷架等部件，恢復發電機的備用狀態。
3 漏水原因分析
3.1 拐角斷口系疲勞斷裂
經宏觀觀察和金相檢查表明：拐角斷口系疲勞斷裂。
3.2 引水拐角的受力情況分析
轉子繞組的引水拐角在運行中因承受自重的離心力作用，產生位移，使引水拐角產生一個不變的靜應力；與此同時，轉子由于自重的作用，會產生靜繞度，使引水拐角產生一個交變的徑向和軸向相對位移。當引水拐角位于轉子垂直的正上方和正下方時，因靜繞度產生的徑向和軸向相對位移為零。也就是說，當轉子每轉動一周，引水拐角因靜繞度產生的徑向和軸向相對位移變化了一個循環周期，由此而產生的交變應力也循環一個周期。其交變應力的頻率與轉子的轉速一致。
由此可見，在運轉中的引水拐角除承受一個不變的靜應力q1外，還承受一個頻率與轉速一致的交變應力q2。這兩種應力的合成應力如圖2所示。這種交變應力是導致拐角產生疲勞斷裂的主要原因。
圖2
4 防止轉子漏水的一些措施
國內統計資料表明，采用雙水內冷的發電機轉子漏水造成的事故占相當?shù)谋戎?。轉子因漏水造成的危害有時十分嚴重，機組修復要花費很長的時間。因此，預防轉子漏水十分必要。
4.1 為了防止轉子繞組引水拐角斷裂漏水，應結合機組大修，按照廠家的要求或每兩個大修期，將線圈的進出拐角更換成1Cr18Ni9Ti材質的不銹鋼拐角。
4.2 應進一步提高復合絕緣引水管的質量，提高復合管耐水壓及抗扭曲的機械性能。
5 參考文獻
[1] 《汽輪發電機故障檢查分析及預防》.李偉清主編.
